PRODUTOS

Projetados com os mais modernos recursos da Engenharia Mecânica.

Selecione o Produto

Eixo Cardan

Com projeto totalmente desenvolvido em 3D e fabricados em máquinas CNC os eixos Cardan IMEP do Brasil possuem alta qualidade em acabamento e dimensional, o que confere melhor performance em funcionamento e maior durabilidade.

Cada série que compõe a grade de fabricação de Eixos Cardan foi analisada por elementos finitos, garantindo, assim, que o projeto estava adequado ao torque de catálogo. Posteriormente esse trabalho foi confirmado através de fornecimentos para os diversos setores industriais, nacionais e internacionais.

Na seleção de eixos Cardan para nossos clientes, consideramos a melhor relação entre custo e durabilidade, levando segurança e satisfação aos nossos clientes.

SÉRIES E CARACTERÍSTICAS

Os eixos Cardan IMEP são divididos em três séries principais:

SD – Linha de eixos leves com torques de 1100Nm até 9000Nm
HD – Linha de eixos médios com torques de 15000Nm até 104000Nm
HDX – Linha de eixos pesados com torques de 23000 até 223000Nm

As dimensões padronizadas da série SD seguem norma DIN ou SAE, já das séries HD e HDX somente DIN.

Também podemos fabricar fora de nosso padrão, respeitando as dimensões de acoplamento dos clientes e/ou com outras necessidades especiais.

Centralizadores

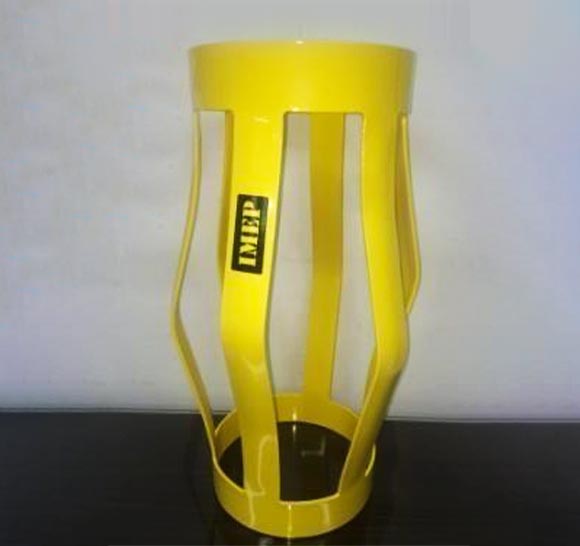

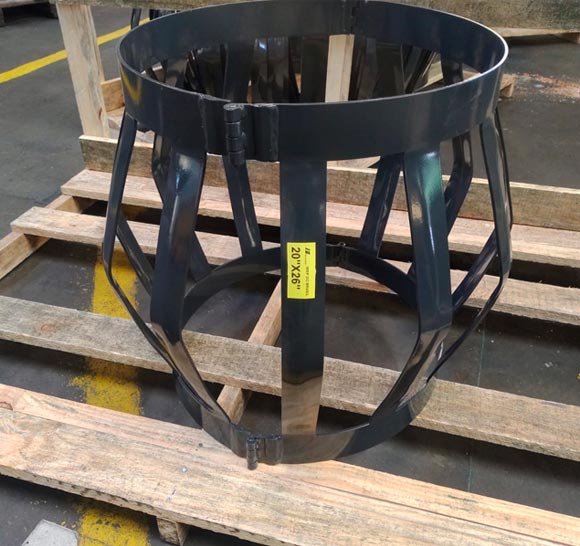

Utilizados para centralizar os tubos de revestimento em poços abertos no terreno livre ou com outro tubo de revestimento de maior diâmetro, os centralizadores “IMEP” estão disponíveis em todas as dimensões necessárias à operação de cimentação.

Projetados com os mais modernos recursos da Engenharia Mecânica, fabricados com matéria prima de superior qualidade e rigorosamente controlados em testes de laboratório, os centralizadores “IMEP” garantem a perfeita centralização dos revestimentos e a espessura homogênea das paredes de concreto que formam a estrutura do poço, impedindo a passagem de gazes danosos à operação.

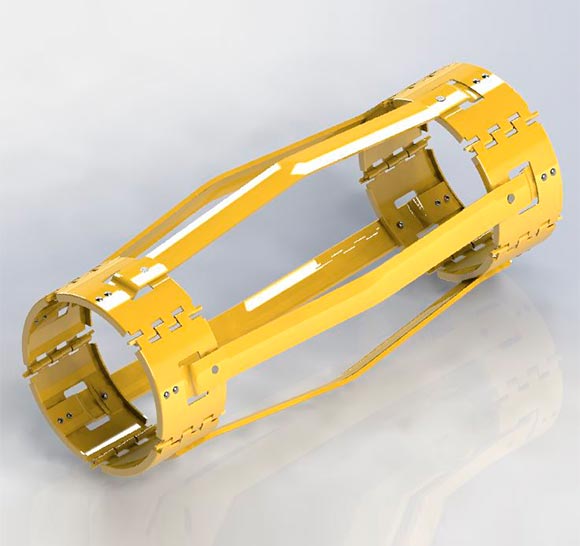

Fabricados com o conjunto LÂMINAS-COLAR SEGMENTADOS unidos por dobradiças estampadas na própria peça e as molas fixadas por rebites – não havendo qualquer tipo de solda ou montagem por “encaixe” que possa danificar seus componentes durante a operação – os centralizadores “IMEP” reduzem as intervenções para “pescaria” de molas soltas ou quebradas.

O único centralizador para Tubos de Revestimento, que atende simultâneamente a todas as Edições da norma API10D – 3.ª, 4.ª, 5.ª e 6.ª – e ISO 10427, mantendo o “stand-off” exigido pelas normas em todos os poços para os quais foram projetados, sem necessidade de substituição de molas;

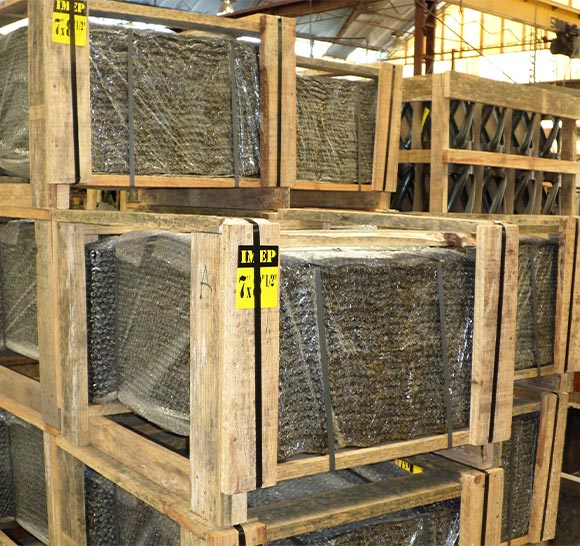

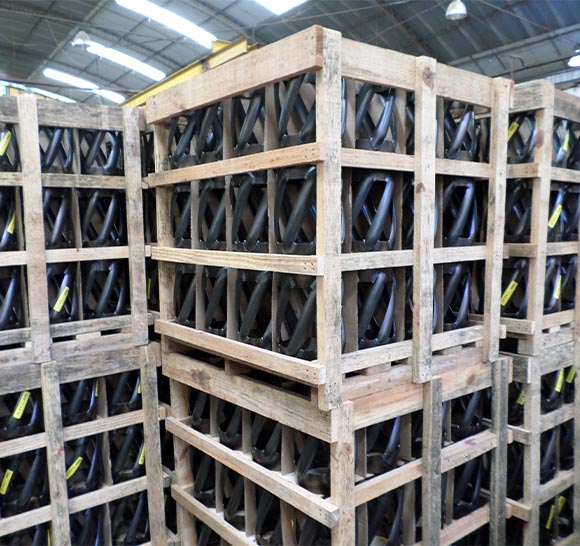

O projeto lâmina-colar segmentados , fabicados de acordo com a figura abaixo, permite que os centralizadores “IMEP” sejam embalados abertos e sobrepostos, diminuindo sensivelmente o espaço para transporte e armazenagem, além de permitir a substituição do conjunto em casos de necessidade, sem perda do centralizador.

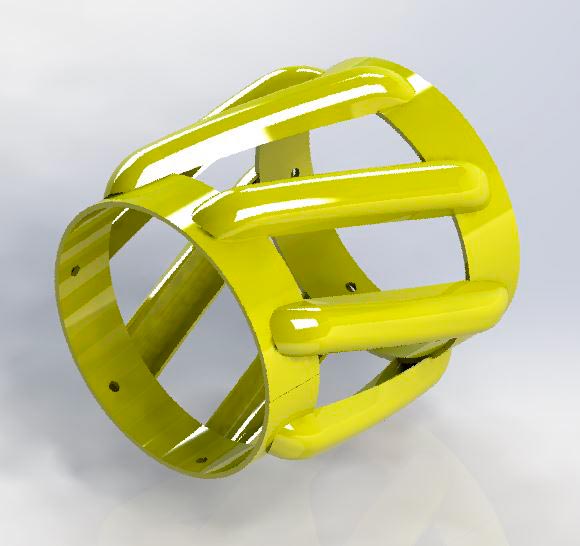

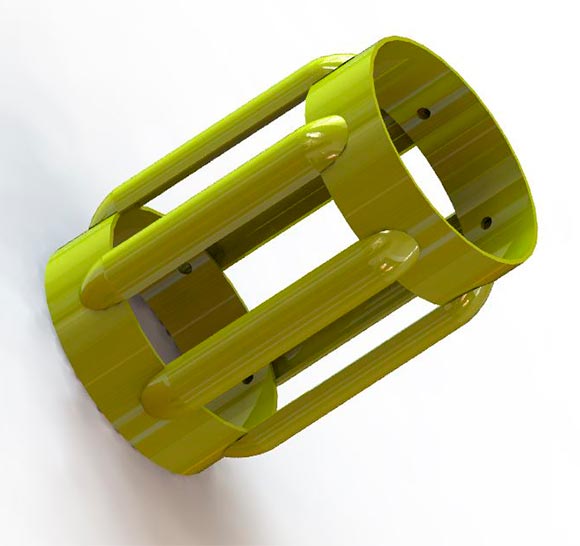

CENTRALIZADORES RÍGIDOS

Tabela medida do centralizadores

Projetados para aplicação em serviços pesados de cimentação encontrados na centralização de revestimentos em poços de petróleo, os centralizadores rígidos IMEP modeloforam desenvolvidos para utilização em poços com alto gráu de desvio ou horizontais.

Centralizadores IMEP modêlo rígido são fabricados para poços de 4.1/2”, 5”, 5.1/2”, 7”, 9.5/8”, 10.3/4” e 13.3/8” Ø, disponíveis com lâminas espiraladas ou retas; o formato de sua cavidade estampada, garante grande resistência para as cargas laterais.

O desenho de suas lâminas garantem “stand-off” compatível para uma perfeita cimentação e provocam o turbilhonamento do fluxo do líquido de perfuração facilitando seu deslocamento.

Desempenho otimizado pela máxima redução da fricção, aliviando as forças de arraste enquanto desliza pelo tubo de revestimento.

CARACTERÍSTICAS Fabricados em AÇO com alto teor de carbono;
Baixo índice de fricção e arraste;
Desenvolvido para fácil deslizamento na descida do revestimento;
QUALIDADE DE CENTRALIZAÇÃO

Tratamento superficial específico otimiza o “stand-off” durante a operação de cimentação;
Superfície lisa proporciona giro do componente, com mais baixo torque;
Alta resistência ao desgaste;
Resistente nas mais severas condições de trabalho;
Proporciona deslocamento otimizado da lama de perfuração, durante a cimentação;
Película contínua da lama de perfuração, assegura baixo torque rotacional.

TABELA DE DIMENSÕES

Tabela dimensoes centralizadores
centralizador-vantagens
